首先，我們了解一下什么是視頻采集卡，它是將外部視頻信號通過板卡自身接口采集到電腦內部并轉換為數字信號的一種板卡設備，根據接口的不同，有模擬AV，S-video, DV1394，VGA，DVI，HDMI，SDI，DP等接口采集卡，根據功能不同又可分為數字和模擬，高標和標清，內置和外置等采集卡。而VGA，DVI，HDMI，DP等接口多為儀器設備或屏幕圖像傳送的功能，因而該類視頻采集卡是為采集屏幕信號的圖像采集卡，又或稱之為屏幕采集卡。下面我們再來了解一下屏幕采集卡的這些接口含義。

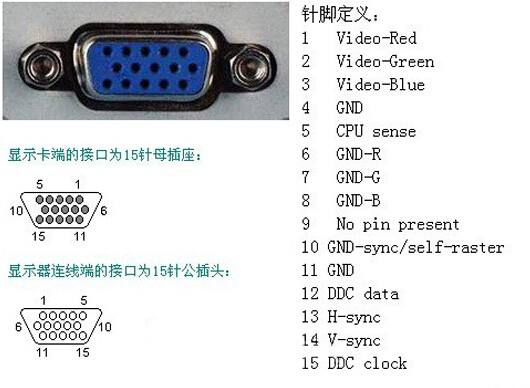

　　VGA（Video Graphics Array視頻圖形陣列）接口也叫D-Sub接口，是一種倒角梯型的接口，內部有３排針腳，每排有５根針腳，共計15根針腳，它采用的是模擬信號處理方式，一般在早期設備（CRT顯示器或AGP顯卡等常見）或是目前一些低端設備上也在使用。它最大可支持到2048*1536的分辨率，但是高分辨率下字體會出現發虛的現像，這種信號容易受到其它信號的干擾。

　　DVI（Digital Visual Interface）數字視覺接口。它是在Intel開發者論壇上成立的數字顯示工作小組（Digital Display Working Group簡稱DDWG）發明的一種用于高速傳輸數字信號的技術，有DVI-I 、DVI-D和DVI-A三種不同類型的接口形式。

　　DVI-I兼容另兩類，支持數字和模擬信號，目前應用主要以DVI-I為主。-I全針有24+5個針腳，又稱DVI-I雙鏈路，它能傳送雙鏈路2560的圖像信號，-I單鏈路是18+5個針腳，只能是傳送單鏈路最高1920的圖像信號，+5就是可以通過轉換傳送VGA圖像信號。

　　DVI-D是純數字信號，也有全針和非全針之分，即DVI-D雙鏈路，全針24+1個針腳，最高傳送雙鏈路2560圖像信號，DVI-D單鏈路，有18+1個針腳，只能傳送單鏈路最高1920的圖像信號，+1就決定了它只能傳送純數字圖像信號。

　　DVI-A可轉換成VGA模擬信號，有12+5個針腳，是一種以DVI接口形式存在的VGA信號，它僅能傳送模擬信號，目前基本已廢棄淘汰了。

　　高清多媒體接口（英語：High Definition Multimedia Interface，簡稱HDMI）是一種全數字化視頻和聲音傳輸接口，可以傳輸未壓縮的音頻及視頻信號。HDMI接口分為A、B、C、D四種類型：

　　A類應用于HDMI1.0版本，總共有19pin，規格為4.45mm×13.9mm，為最廣泛常見的HDMI接頭規格；

　　B類應用于HDMI1.0版本，總共有29pin，規格為4.45mm×21.2mm，可傳輸A類近兩倍的數據量，生活中比較少見，它主要用于專業級的場合。

　　C類應用于HDMI1.3版本，總共有19pin，規格為2.42mm×10.42mm，俗稱mini-HDMI，可以說是縮小版的A類，主要是用在便攜式設備上。

　　D類應用于HDMI1.4版本，總共有19pin，規格為2.8mm×6.4mm，俗稱Micro HDMI，將比C類小50%左右。

HDMI和DVI接口是可以互轉的，一般只需要一個轉接頭就可以實現互轉。因為HDMI相比于DVI的體積更小一些，所以現在大多設備都采用了HDMI接口。但HDMI轉VGA就不是一個簡單接頭能解決的事了。若要設備想實現HDMI、DVI、VGA三者都能接入的話，那么最好還是選擇DVI-I的接口，這種接口是數字信號與模擬信號通吃的，相互間的轉換也是非常的簡單，所以選擇視頻采集卡接口還是DVI-I的兼容要好點。
